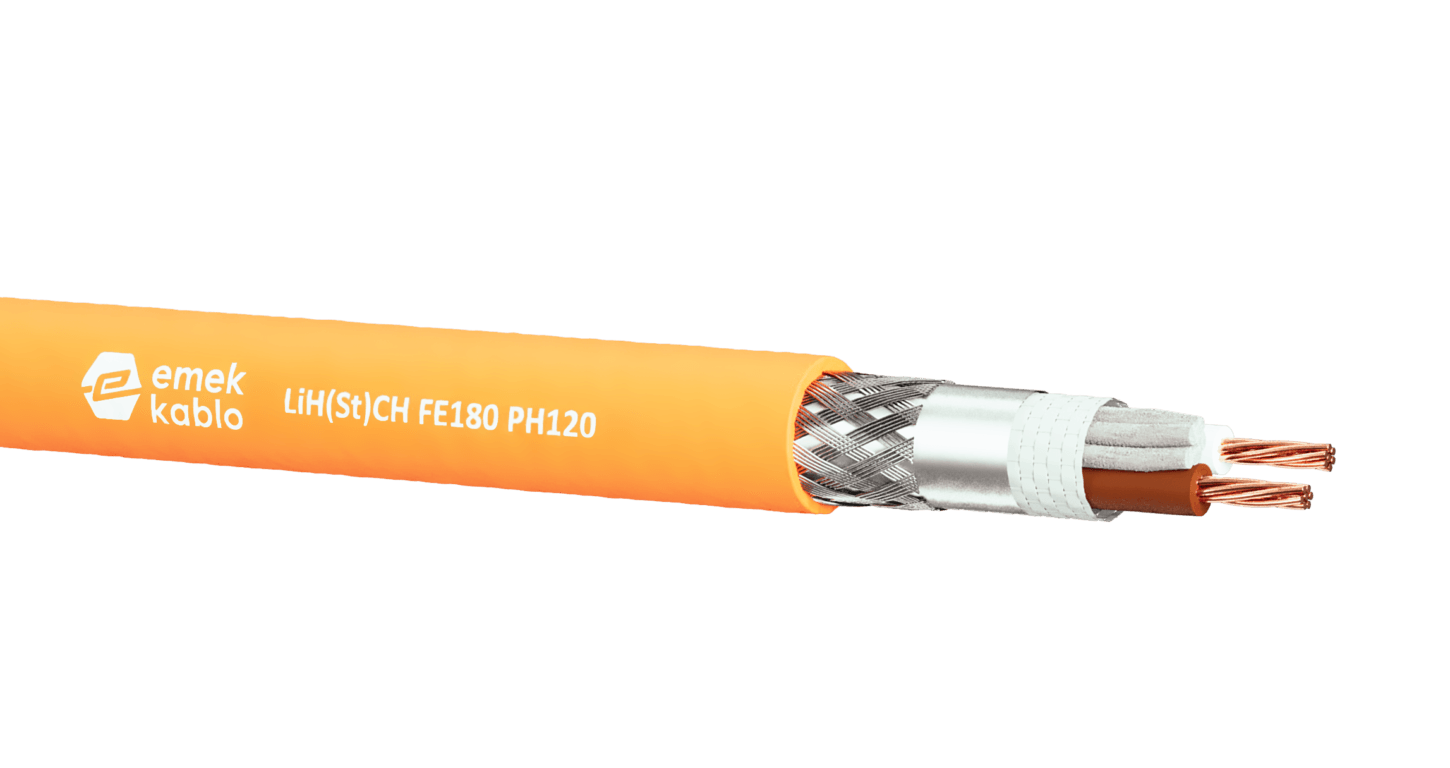

LiH(St)CH FE180 PH120 kablosu, yangına dayanıklı, elektromanyetik girişime karşı korumalı ve halojensiz bir kontrol ve haberleşme kablosudur. FE180 özelliği sayesinde 180 dakika boyunca alev altında çalışmaya devam ederken, PH120 özelliği ile 120 dakika boyunca işlevselliğini korur. Halojensiz (LSZH) yapısı, yangın sırasında toksik gaz yayılımını önler ve düşük duman yoğunluğu sayesinde görüş mesafesini artırarak yangın anında güvenliği maksimum seviyeye çıkarır. Elektromanyetik koruma (StC) özelliği, sinyal girişimlerini önleyerek temiz ve kesintisiz veri iletimi sağlar.
Bilgisayar sistemlerinde elektronik kontrol ve regulasyon donanımlarında, ofis makinaları ve ölçü cihazlarında, ses frekansı sinyalleri iletiminde, özellikle küçük boyutlu ve ekranlı kablolara ihtiyaç duyulan her yerde kullanılır. Yangın riski olan alanlarda ve yangının yayılmasını önlemek için kullanılır. Dış elektriksel etkileri yansıtan ekranlaması ile hassas sinyal iletimi temin eder.
| KABLO YAPISI | MEKANİK ÖZELLİKLER | ||||
| İletken | Çok telli bakır iletken (Sınıf 5) | Min. Bükme Yarıçapı
| 10 x Dış Çap
| ||
| Yalıtkan | Silikon kauçuk damar izolesi | Çalışma Sıcaklığı | Sabit
| -25°C +70°C
| |
| Renk Kodlaması | DIN 47100’e göre renk kodlaması | Hareketli
| – 5°C…… 70°C
| ||
| Büküm | Katlar halinde bükülü damarlar | ||||
| Ayırıcı Bant | Cam bant folyo sargı | ||||
| 1. Ekran | Al/PET folyo %100 kapama | ||||
| 2. Ekran | Kalaylı bakır örgü ekran | ||||
| Dış kılıf | Gri LSOH dış kılıf, (HM2) | ||||
| KESİT mm2 | ÇALIŞMA VOLTAJI (V) | TEST VOLTAJI (V) | İLETKEN DİRENCİ max.(Ohm/km) | ÇALIŞMA AKIMI max.(A) | KAPASİTE max.(pF/m) |
| 0.14 | 300 | 1200 | 148.0 | 1,5 | 90 |
| 0,22 | 300 | 1200 | 96.0 | 2,5 | 100 |
| 0.25 | 300 | 1200 | 79.9 | 2,5 | 100 |
| 0.34 | 300 | 1200 | 53.0 | 4.5 | 110 |
| 0.50 | 350 | 1200 | 38.9 | 6.0 | 120 |
| 0.75 | 350 | 1200 | 26.0 | 13.0 | 120 |
| 1.00 | 350 | 1200 | 19.5 | 16.0 | 130 |
| 1.5 | 500 | 2500 | 13,3 | 20.0 | 130 |
| 2.5 | 500 | 2500 | 7,98 | 25 | 160 |
| KOD NO. | KESİT | NOM. KABLO ÇAPI mm. | YAKLAŞIK AĞIRLIK kg/km | STANDART UZUNLUK mt |
| RDC40502.1 | 2×0,50 | 5,4 | 32 | 100/2000 |
| RDC40503.1 | 3×0,50 | 5,7 | 41 | 100/2000 |
| RDC40504.1 | 4×0,50 | 6,2 | 49 | 100/1000 |
| RDC40505.1 | 5×0,50 | 7 | 61 | 100/1000 |
| RDC40702.1 | 2×0,75 | 5,9 | 45 | 100/2000 |
| RDC40703.1 | 3×0,75 | 6,2 | 55 | 100/1000 |
| RDC40704.1 | 4×0,75 | 6,5 | 67 | 100/1000 |
| RDC40705.1 | 5×0,75 | 7,2 | 84 | 100/1000 |
| RDC40802.1 | 2×1,00 | 6,1 | 50 | 100/1000 |
| RDC40803.1 | 3×1,00 | 6,3 | 64 | 100/1000 |
| RDC40804.1 | 4×1,00 | 7 | 80 | 100/1000 |
| RDC40805.1 | 5×1,00 | 7,8 | 90 | 100/1000 |
| RDC40902.1 | 2×1,50 | 7,8 | 72 | 100/1000 |
| RDC40903.1 | 3×1,50 | 8 | 90 | 100/1000 |
| RDC40904.1 | 4×1,50 | 8,2 | 110 | 100/500 |
