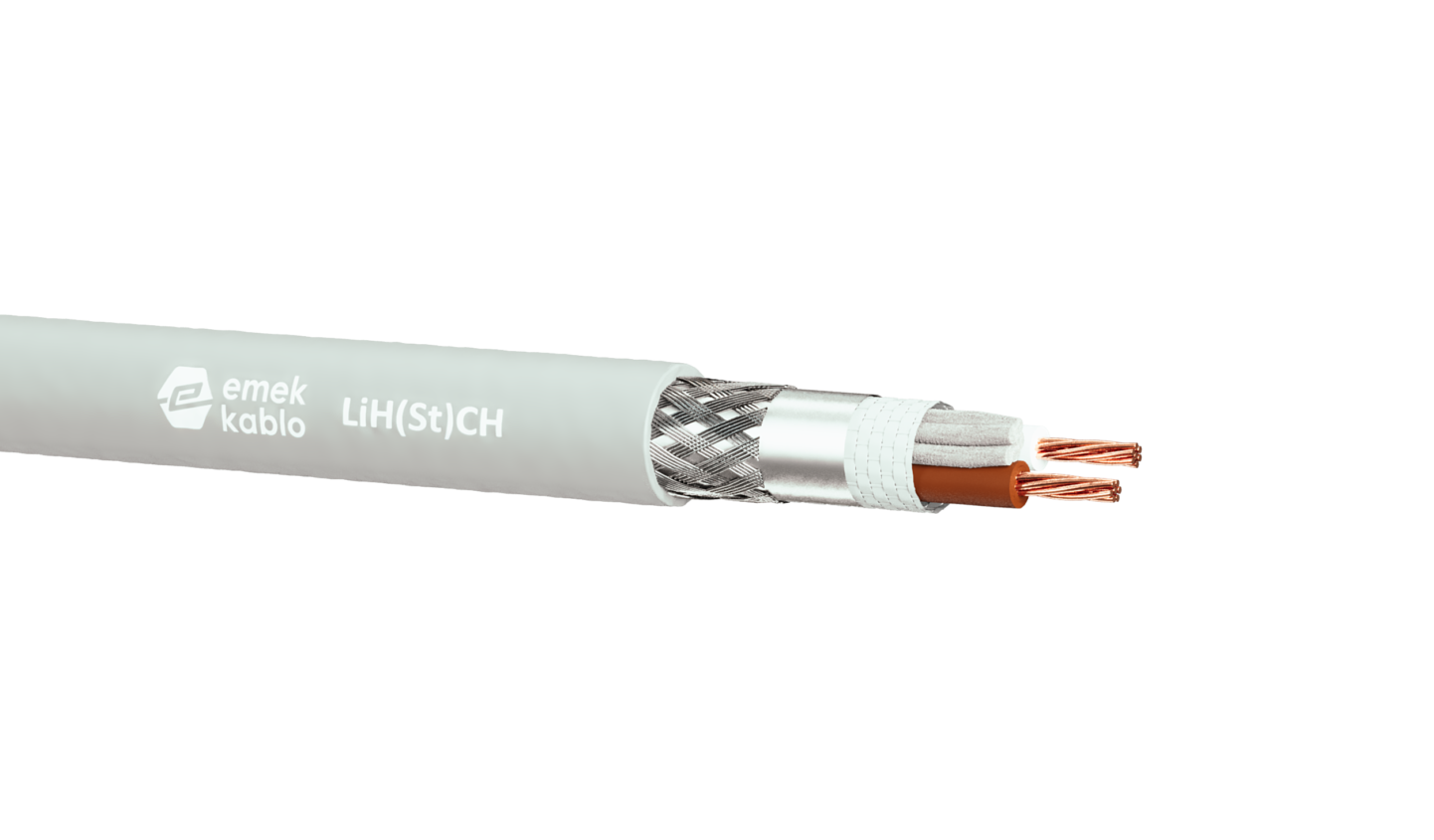

LiH(St)CH kablosu, endüstriyel otomasyon, veri iletimi ve sinyal kontrol sistemlerinde kullanılan, yüksek güvenlikli ve dayanıklı bir kablo türüdür. Bireysel çiftlerin folyo ile ekranlanması (PIMF) ve dış örgü ekranlama yapısı sayesinde elektromanyetik girişimlere karşı üstün koruma sağlar. Bu kablo, yüksek sinyal bütünlüğü ve güvenli veri iletimi gerektiren sistemler için idealdir.
Bilgisayar sistemlerinde, elektronik kontrol ve regülasyon donanımlarında, ofis makinaları ve ölçü cihazlarında, ses frekansı sinyalleri iletiminde, özellikle küçük boyutlu ve ekranlı kablolara ihtiyaç duyulan her yerde kullanılır. Dış elektriksel etkileri yansıtan ekranlaması ile hassas sinyal iletimini temin eder.
| KABLO YAPISI | MEKANİK ÖZELLİKLER | ||
| İletken | Çok telli kalaylı bakır iletken (Sınıf 5) | Min. Bükme Yarıçapı | 10 x Dış Çap |
| İzolasyon | LSOH damar izolasyonu, (HI2) | Çalışma Sıcaklığı Sabit | -25°C…..+70°C |
| Renk Kodlaması | DIN 47100’e göre renk kodlaması | Hareketli | – 5°C 70°C |
| Büküm | Katlar halinde bükülü damarlar | ||
| 1, Ekran | Plastik lamineli alüminyum folyo ekran | ||
| 2, Ekran | Kalaylı bakır örgü ekran | ||
| Kılıf | Gri LSOH dış kılıf (HI2) | ||
| KESİT (mm2 ) | ÇALIŞMA VOLTAJI (V) | TEST VOLTAJI (V) | İLETKEN DİRENCİ max.(Ohm/km) | ÇALIŞMA AKIMI max.(A) | KAPASİTE max.(pF/m) |
| 28 / 0,09 | 300 | 1200 | 223.0 | 0.5 | 90 |
| 26 / 0,14 | 300 | 1200 | 139.7 | 1.5 | 90 |
| 24 / 0,22 | 300 | 1200 | 85.9 | 2.5 | 100 |
| 22 / 0.34 | 300 | 1200 | 54.8 | 4.5 | 100 |
| 20 / 0.56 | 300 | 1200 | 34.1 | 6.0 | 110 |
| KOD NO. | KESİT mm2 | NOM. KABLO ÇAPI mm. | YAKLAŞIK AĞIRLIK kg/km | STANDART UZUNLUK mt |
| 28 AWG Bükülü-Stranded 7/36 | (7×0,127 mm.*) | |||
| 31640102 | 2×0,09 | 3,7 | 18 | 100/5000 |
| 31640103 | 3×0,09 | 3,8 | 19 | 100/5000 |
| 31640104 | 4×0,09 | 4,1 | 23 | 100/3000 |
| 31640105 | 5×0,09 | 4,2 | 25 | 100/3000 |
| 31640106 | 6×0,09 | 4,7 | 29 | 100/3000 |
| 31640108 | 8×0,09 | 5,1 | 35 | 100/2000 |
| 31640110 | 10×0,09 | 5,6 | 43 | 100/2000 |
| 31640112 | 12×0,09 | 6,0 | 48 | 100/2000 |
| 31640116 | 16×0,09 | 6,5 | 58 | 100/1000 |
| 31640118 | 18×0,09 | 6,8 | 64 | 100/1000 |
| 31640125 | 25×0,09 | 7,7 | 81 | 100/1000 |
| 26 AWG Bükülü-Stranded 7/34 | (7×0,16 mm.*) | |||
| 31640202 | 2×0,14 | 3,9 | 20 | 100/5000 |
| 31640203 | 3×0,14 | 4,0 | 22 | 100/5000 |
| 31640204 | 4×0,14 | 4,3 | 26 | 100/3000 |
| 31640205 | 5×0,14 | 4,6 | 31 | 100/3000 |
| 31640206 | 6×0,14 | 5,1 | 37 | 100/2000 |
| 31640208 | 8×0,14 | 5,7 | 46 | 100/2000 |
| 31640210 | 10×0,14 | 6,0 | 52 | 100/2000 |
| 31640212 | 12×0,14 | 6,5 | 60 | 100/1000 |
| 31640216 | 16×0,14 | 7,0 | 72 | 100/1000 |
| 31640218 | 18×0,14 | 7,4 | 80 | 100/1000 |
| 31640225 | 25×0,14 | 8,6 | 106 | 100/500 |
| 24 AWG Bükülü-Stranded 7/32 | (7×0,20 mm.*) | |||
| 31640302 | 2×0,22 | 3,9 | 22 | 100/3000 |
| 31640303 | 3×0,22 | 4,2 | 26 | 100/3000 |
| 31640304 | 4×0,22 | 4,5 | 30 | 100/2000 |
| 31640305 | 5×0,22 | 4,6 | 35 | 100/2000 |
| 31640306 | 6×0,22 | 5,2 | 41 | 100/2000 |
| 31640308 | 8×0,22 | 5,8 | 52 | 100/1000 |
| 31640310 | 10×0,22 | 6,4 | 63 | 100/1000 |
| 31640312 | 12×0,22 | 6,8 | 72 | 100/1000 |
| 31640314 | 14×0,22 | 7,2 | 81 | 100/1000 |
| 31640316 | 16×0,22 | 7,4 | 87 | 100/1000 |
| 31640318 | 18×0,22 | 7,8 | 94 | 100/500 |
| 31640325 | 25×0,22 | 9,3 | 136 | 100/500 |
| 22 AWG Bükülü-Stranded 7/30 | (7×0,25 mm.*) | |||
| 31640402 | 2×0,34 | 4,8 | 32 | 100/3000 |
| 31640403 | 3×0,34 | 5,0 | 37 | 100/2000 |
| 31640404 | 4×0,34 | 5,4 | 44 | 100/2000 |
| 31640405 | 5×0,34 | 5,9 | 54 | 100/2000 |
| 31640406 | 6×0,34 | 6,4 | 63 | 100/1000 |
| 31640408 | 8×0,34 | 7,0 | 77 | 100/1000 |
| 31640410 | 10×0,34 | 7,4 | 87 | 100/1000 |
| KOD NO. | KESİT mm2 | NOM. KABLO ÇAPI mm. | YAKLAŞIK AĞIRLIK kg/km | STANDART UZUNLUK mt |
| 31640416 | 16×0,34 | 8,8 | 125 | 100/500 |
| 31640418 | 18×0,34 | 9,2 | 138 | 100/500 |
| 31640425 | 25×0,34 | 10,8 | 186 | 100/500 |
| 20 AWG Bükülü-Stranded 7/28 | (7×0,32 mm.*) | |||
| 31640502 | 2×0,56 | 5,3 | 40 | 100/2000 |
| 31640503 | 3×0,56 | 5,7 | 51 | 100/2000 |
| 31640504 | 4×0,56 | 6,1 | 59 | 100/1000 |
| 31640505 | 5×0,56 | 6,4 | 69 | 100/1000 |
| 31640506 | 6×0,56 | 7,1 | 83 | 100/1000 |
| 31640508 | 8×0,56 | 7,8 | 102 | 100/1000 |
| 31640510 | 10×0,56 | 8,2 | 117 | 100/1000 |
| 31640512 | 12×0,56 | 8,8 | 133 | 100/500 |
| 31640516 | 16×0,56 | 9,7 | 168 | 100/500 |
| 31640518 | 18×0,56 | 10,6 | 199 | 100/500 |
| 31640 525 | 25×0,56 | 12,4 | 265 | 100/5000 |
| 31702718 | 18×0,75 | 11,2 | 211 | 100/500 |
| 31702725 | 25×0,75 | 13,4 | 287 | 100/500 |
| 31702802 | 2×1,00 | 5,3 | 38 | 100/2000 |
| 31702803 | 3×1,00 | 5,6 | 53 | 100/1000 |
| 31702804 | 4×1,00 | 6,15 | 65 | 100/1000 |
| 31702805 | 5×1,00 | 6,7 | 78 | 100/1000 |
| 31702806 | 6×1,00 | 7,3 | 93 | 100/1000 |
| 31702807 | 7×1,00 | 7,3 | 105 | 100/1000 |
| 31702808 | 8×1,00 | 8,6 | 119 | 100/1000 |
| 31702902 | 2×1,50 | 6,3 | 52 | 100/1000 |
| 31702903 | 3×1,50 | 6,7 | 71 | 100/1000 |
| 31702904 | 4×1,50 | 7,3 | 90 | 100/1000 |
