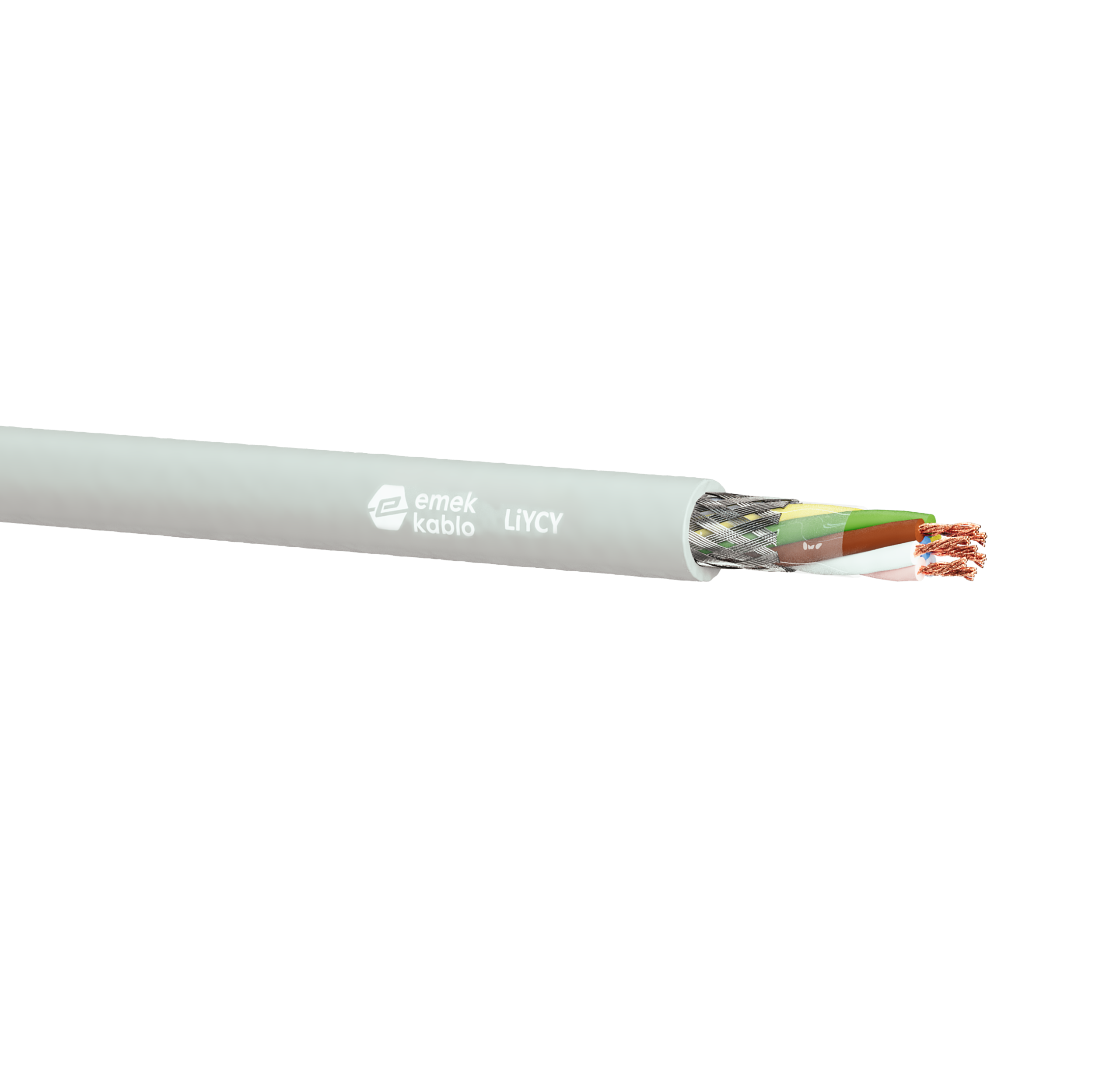

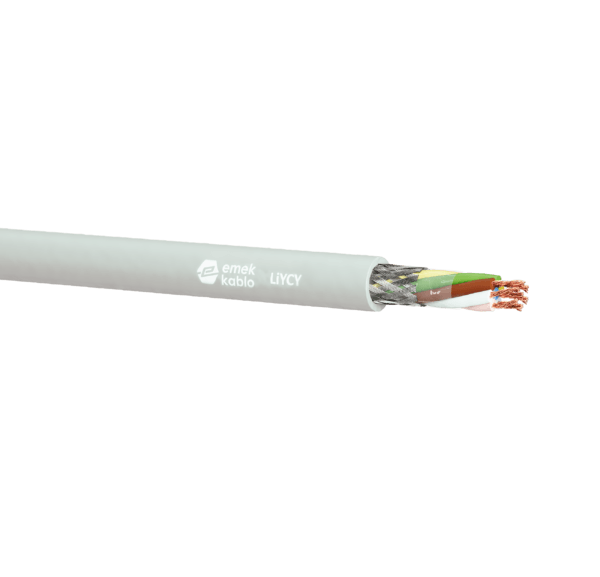

LiYCY kablosu, endüstriyel otomasyon ve veri iletimi uygulamalarında güvenli, dayanıklı ve yüksek performanslı bağlantılar sağlamak için kullanılan bir kablo türüdür. Çift ekranlama özelliği sayesinde, elektromanyetik girişimlere (EMI) karşı üstün koruma sağlar. Genellikle veri iletimi ve sinyal kontrol sistemlerinde tercih edilen bu kablo, güvenli ve stabil bağlantı sunar.
Bilgisayar sistemlerinde elektronik kontrol ve regulasyon donanımlarında, ofis makinaları ve ölçü cihazlarında, ses frekansı sinyalleri iletiminde, özellikle küçük boyutlu ve ekranlı kablolara ihtiyaç duyulan her yerde kullanılır. Dış elektriksel etkileri yansıtan ekranlaması ile hassas sinyal iletimi temin eder.
KABLO YAPISI | MEKANİK ÖZELLİKLER | ||
İzolasyon | Çok telli bakır iletken (Sınıf 5) | Min. Bükme Yarıçapı | 10 x Dış Çap |
Renk Kodlaması | PVC damar izolasyonu, (YI1) | Çalışma Sıcaklığı Sabit | -25°C +70°C |
Büküm | DIN 47100’e göre renk kodlaması | Hareketli | – 5°C 70°C |
Ayırıcı Bant | Katlar halinde bükülü damarlar |
|
|
Ekran | Plastik folyo sargı |
|
|
Kılıf | Kalaylı bakır örgü ekran |
|
|
İzolasyon | Gri PVC dış kılıf, (YM2) |
|
|
| KESİT (mm2) | ÇALIŞMA VOLTAJI E (V) | TEST VOLTAJI (V) | İLETKEN DİRENCİ max.(Ohm/km) | ÇALIŞMA AKIMI max.(A) | KAPASİTE max.(pF/m) |
| 0.14 | 300 | 1200 | 148.0 | 1,5 | 90 |
| 0,22 | 300 | 1200 | 96.0 | 2,5 | 100 |
| 0.25 | 300 | 1200 | 79.9 | 2,5 | 100 |
| 0.34 | 300 | 1200 | 53.0 | 4.5 | 110 |
| 0.50 | 350 | 1200 | 38.9 | 6.0 | 120 |
| 0.75 | 350 | 1200 | 26.0 | 13.0 | 120 |
| 1.00 | 350 | 1200 | 19.5 | 16.0 | 130 |
| 1.5 | 500 | 2500 | 13,3 | 20.0 | 130 |
| 2.5 | 500 | 2500 | 7,98 | 25 | 160 |
| KOD NO | KESİT mm2 | NOM. KABLO ÇAPI mm. | YAKLAŞIK AĞIRLIK kg/km | STANDART UZUNLUK mt |
| RDC17102 | 2×0,14 | 3,80 | 21 | 100/5000 |
| RDC17103 | 3×0,14 | 3,90 | 23 | 100/5000 |
| RDC17104 | 4×0,14 | 4,20 | 28 | 100/3000 |
| RDC17105 | 5×0,14 | 4,50 | 31 | 100/3000 |
| RDC17106 | 6×0,14 | 5,00 | 38 | 100/2000 |
| RDC17107 | 7×0,14 | 5,00 | 40 | 100/2000 |
| RDC17108 | 8×0,14 | 5,40 | 46 | 100/2000 |
| RDC17110 | 10×0,14 | 6,10 | 58 | 100/1000 |
| RDC17112 | 12×0,14 | 6,50 | 65 | 100/1000 |
| RDC17116 | 16×0,14 | 7,00 | 79 | 100/1000 |
| RDC17118 | 18×0,14 | 7,60 | 91 | 100/1000 |
| RDC17125 | 25×0,14 | 8,60 | 115 | 100/500 |
| RDC17202 | 2×0,25 | 4,40 | 28 | 100/3000 |
| RDC17203 | 3×0,25 | 4,60 | 33 | 100/3000 |
| RDC17204 | 4×0,25 | 5,00 | 38 | 100/2000 |
| RDC17205 | 5×0,25 | 5,20 | 44 | 100/2000 |
| RDC17206 | 7×0,25 | 5,90 | 55 | 100/2000 |
| RDC17207 | 6×0,25 | 5,90 | 58 | 100/2000 |
| RDC17208 | 8×0,25 | 6,60 | 67 | 100/1000 |
| RDC17210 | 10×0,25 | 7,20 | 82 | 100/1000 |
| RDC17212 | 12×0,25 | 7,60 | 92 | 100/1000 |
| RDC17216 | 16×0,25 | 8,40 | 115 | 100/500 |
| RDC17218 | 18×0,25 | 9,00 | 129 | 100/500 |
| RDC17225 | 25×0,25 | 10,40 | 171 | 100/500 |
| RDC17302 | 2×0,34 | 4,80 | 34 | 100/3000 |
| RDC17303 | 3×0,34 | 5,00 | 40 | 100/2000 |
| RDC17304 | 4×0,34 | 5,50 | 48 | 100/2000 |
| RDC17305 | 5×0,34 | 6,20 | 60 | 100/1000 |
| RDC17306 | 6×0,34 | 6,80 | 72 | 100/1000 |
| RDC17307 | 7×0,34 | 6,80 | 75 | 100/1000 |
| RDC17308 | 8×0,34 | 7,40 | 87 | 100/1000 |
| RDC17310 | 10×0,34 | 8,00 | 103 | 100/1000 |
| RDC17312 | 12×0,34 | 8,60 | 115 | 100/500 |
| RDC17316 | 16×0,34 | 9,50 | 144 | 100/500 |
| RDC17318 | 18×0,34 | 10,10 | 160 | 100/500 |
| RDC17325 | 25×0,34 | 11,60 | 211 | 100/500 |
| RDC17502 | 2×0,50 | 5,40 | 32 | 100/2000 |
| RDC17503 | 3×0,50 | 5,80 | 41 | 100/2000 |
| RDC17504 | 4×0,50 | 6,40 | 49 | 100/1000 |
| RDC17505 | 5×0,50 | 6,90 | 63 | 100/1000 |
| RDC17506 | 6×0,50 | 7,60 | 73 | 100/1000 |
| KOD NO. | KESİT mm2 | NOM. KABLO ÇAPI mm. | YAKLAŞIK AĞIRLIK kg/km | STANDART UZUNLUK mt |
| RDC17507 | 7×0,50 | 7,60 | 81 | 100/1000 |
| RDC17508 | 8×0,50 | 8,50 | 91 | 100/500 |
| RDC17510 | 10×0,50 | 9,30 | 113 | 100/500 |
| RDC17512 | 12×0,50 | 10,00 | 127 | 100/500 |
| RDC17516 | 16×0,50 | 11,00 | 166 | 100/500 |
| RDC17518 | 18×0,50 | 11,80 | 200 | 100/500 |
| RDC17525 | 25×0,50 | 13,70 | 252 | 100/500 |
| RDC17702 | 2×0,75 | 6,00 | 40 | 100/2000 |
| RDC17703 | 3×0,75 | 6,50 | 51 | 100/1000 |
| RDC17704 | 4×0,75 | 7,00 | 64 | 100/1000 |
| RDC17705 | 5×0,75 | 7,80 | 80 | 100/1000 |
| RDC17706 | 6×0,75 | 8,60 | 93 | 100/500 |
| RDC17707 | 7×0,75 | 8,60 | 106 | 100/500 |
| RDC17708 | 8×0,75 | 9,40 | 110 | 100/500 |
| RDC17710 | 10×0,75 | 10,30 | 143 | 100/500 |
| RDC17712 | 12×0,75 | 11,20 | 166 | 100/500 |
| RDC17716 | 16×0,75 | 12,30 | 217 | 100/500 |
| RDC17718 | 18×0,75 | 12,90 | 258 | 100/500 |
| RDC17725 | 25×0,75 | 15,60 | 336 | 100/500 |
| RDC17802 | 2×1,00 | 6,40 | 46 | 100/1000 |
| RDC17803 | 3×1,00 | 6,80 | 60 | 100/1000 |
| RDC17804 | 4×1,00 | 7,40 | 75 | 100/1000 |
| RDC17805 | 5×1,00 | 7,60 | 94 | 100/1000 |
| RDC17806 | 6×1,00 | 8,25 | 94 | 100/1000 |
| RDC17807 | 7×1,00 | 8,25 | 121 | 100/1000 |
| RDC17808 | 8×1,00 | 8,90 | 138 | 100/1000 |
| RDC17810 | 10×1,00 | 10,20 | 174 | 100/1000 |
| RDC17812 | 12×1,00 | 11,00 | 201 | 100/1000 |
| RDC17816 | 16×1,00 | 12,20 | 256 | 100/1000 |
| RDC17818 | 18×1,00 | 12,90 | 287 | 100/1000 |
| RDC17825 | 25×1,00 | 15,20 | 406 | 100/1000 |
| RDC17902 | 2×1,50 | 7,00 | 64 | 100/1000 |
| RDC17903 | 3×1,50 | 7,20 | 82 | 100/1000 |
| RDC17904 | 4×1,50 | 8,20 | 107 | 100/1000 |
| RDC17905 | 5×1,50 | 9,10 | 135 | 100/1000 |
| RDC17906 | 6×1,50 | 10,00 | 162 | 100/1000 |
| RDC17907 | 7×1,50 | 10,00 | 176 | 100/1000 |
| RDC17908 | 8×1,50 | 10,80 | 197 | 100/1000 |
| RDC17910 | 10×1,50 | 12,30 | 249 | 100/1000 |
| RDC17912 | 12×1,50 | 12,80 | 269 | 100/1000 |
| RDC17916 | 16×1,50 | 14,60 | 371 | 100/1000 |
| RDC17918 | 18×1,50 | 16,00 | 424 | 100/1000 |
| RDC17925 | 25×1,50 | 18,30 | 568 | 100/1000 |
| RDC17002 | 2×2,50 | 8,20 | 95 | 100/1000 |
| KOD NO. | KESİT mm2 | NOM. KABLO ÇAPI mm. | YAKLAŞIK AĞIRLIK kg/km | STANDART UZUNLUK mt |
| RDC17003 | 3×2,50 | 8,50 | 122 | 100/1000 |
| RDC17004 | 4×2,50 | 9,60 | 162 | 100/1000 |
| RDC17005 | 5×2,50 | 10,75 | 211 | 100/1000 |
| RDC17006 | 6×2,50 | 10,95 | 261 | 100/1000 |
| RDC17007 | 7×2,50 | 11,20 | 278 | 100/1000 |
| RDC17008 | 8×2,50 | 12,70 | 321 | 100/1000 |
| RDC17010 | 10×2,50 | 14,40 | 395 | 100/1000 |
| RDC17012 | 12×2,50 | 15,65 | 455 | 100/1000 |
