Kullanım Alanları
Çok esnek bu kablolar sabit, seyyar ve yayın araçları gibi tüm analog ses aktarımı için uygundur. Damar renk ve numara kodlaması sayesinde çok kolay bağlantı için idealdir.

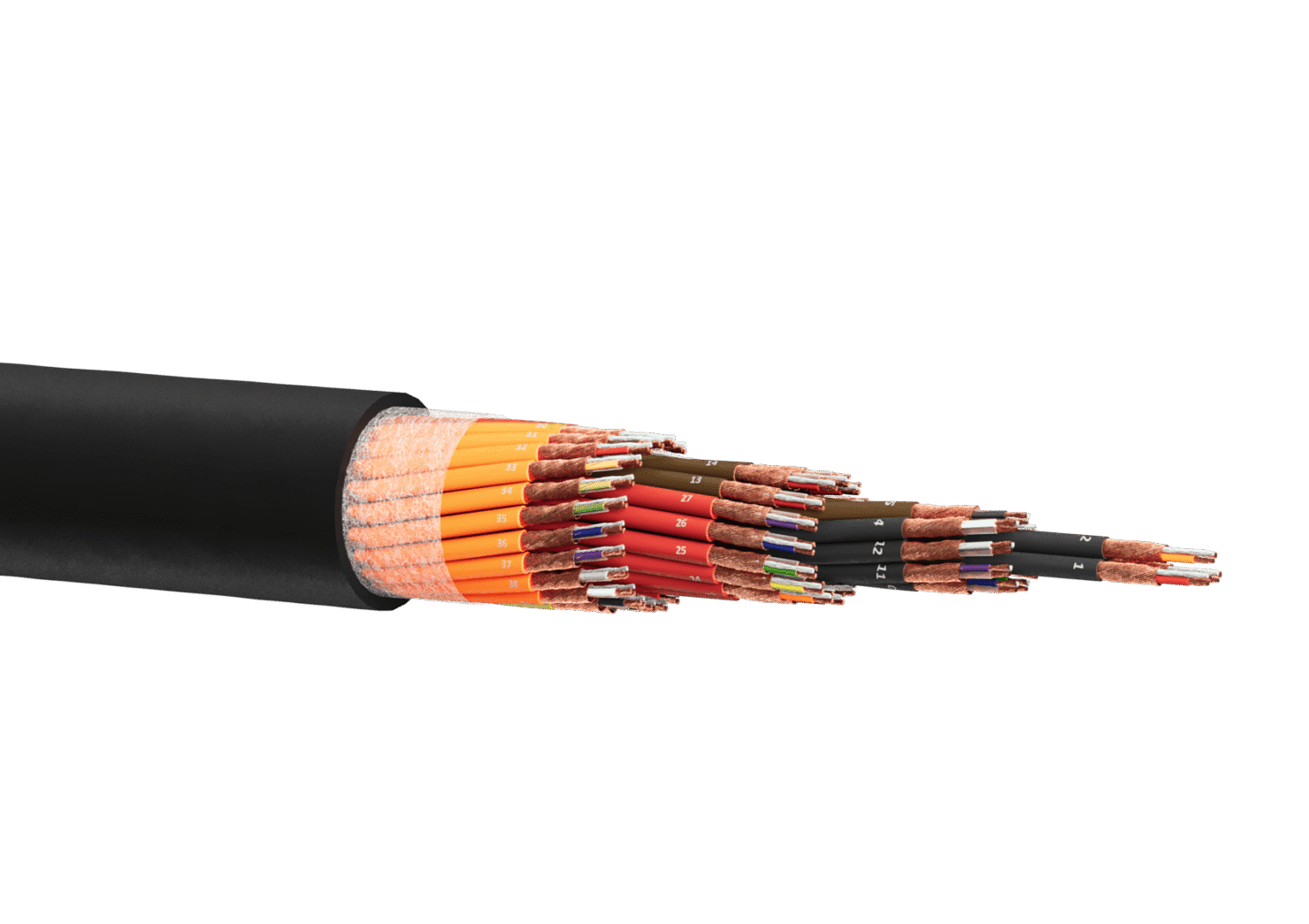

Çok Kanallı Analog Ses Kabloları (Sarma Ekranlı)
Çok Kanallı Analog Ses Kabloları (Sarma Ekranlı), profesyonel ses sistemleri, stüdyo ekipmanları ve sahne uygulamalarında birden fazla ses sinyalini aynı anda taşıyabilen, yüksek kaliteli bir kablodur. Elektromanyetik girişimlere karşı korumalı yapısı sayesinde net ve temiz bir ses iletimi sağlar. Esnek yapısı, kolay kurulum ve dayanıklılık sunarak uzun ömürlü kullanım imkânı sağlar.
Kablo Yapısı ve Elektriksel Özellikler
KABLO YAPISI | ELEKTRİKSEL ÖZELLİKLER | ||
İletken | 7×0,20mm Cu (0.22mm2) | İzolasyon Direnci | > 10000 Ohm/km |
İzolasyon | PO – Poliolefin | Kapasite(iletken/iletken) | 80 pF/mt. |
Çift Ekranlaması | 0,22mm22 Kalaylı toprak teli+Cu Sarma | Kapasite(iletken/ekran) | 150 pF/mt. |
Per Kılıfı | PVC – Renk kodlamalı (Numaralı) | İzolasyon direnci | > 2 MΩ/km |
Öz | Katlar halinde bükülü damarlar |
|
|
Dış Kılıf | PVC – Mat siyah |
|
|
Mekanik Özellikler
| Min. Bükme Yarıçapı | Sabit Tesis Hareketli Tesis | 5 x Dış Çap 10 x Dış Çap |
| Çalışma Sıcaklığı | Sabit | -25°C +70°C |
| Hareketli | – 5°C…..70°C |
| SEMBOL | ÇİFT SAYISI | KESİT | DIŞ ÇAP | STANDART AMBALAJ |
| MASS 2 | 2 | 0.22mma | Ø8.0mm | Özel uzunluk/Custom length |
| MASS 4 | 4 | 0.22mm2 | Ø9.5mm | Özel uzunluk/Custom length |
| MASS 8 | 8 | 0.22mm2 | Ø12.2mm | Özel uzunluk/Custom length |
| MASS 12 | 12 | 0.22mma | Ø14.3mm | Özel uzunluk/Custom length |
| SEMBOL | ÇİFT SAYISI | KESİT | DIŞ ÇAP | STANDART AMBALAJ |
| MASS 16 | 16 | 0.22mm22 | Ø16.0mm | Özel uzunluk/Custom length |
| MASS 20 | 20 | 0.22mm22 | Ø17.8mm | Özel uzunluk/Custom length |
| MASS 24 | 24 | 0.22mm22 | Ø20.2mm | Özel uzunluk/Custom length |
| MASS 32 | 32 | 0.22mm22 | Ø22.5mm | Özel uzunluk/Custom length |
| MASS 40 | 40 | 0.22mm22 | Ø24.7mm | Özel uzunluk/Custom length |
| MASS 48 | 48 | 0.22mm22 | Ø26.6mm | Özel uzunluk/Custom length |
