Kullanım Alanları
Endüstriyel kontrol sistemlerinin sabit tesislerinde, yangın riski olan alanlarda ve yangın yayılmasını önlemek için kullanılır.

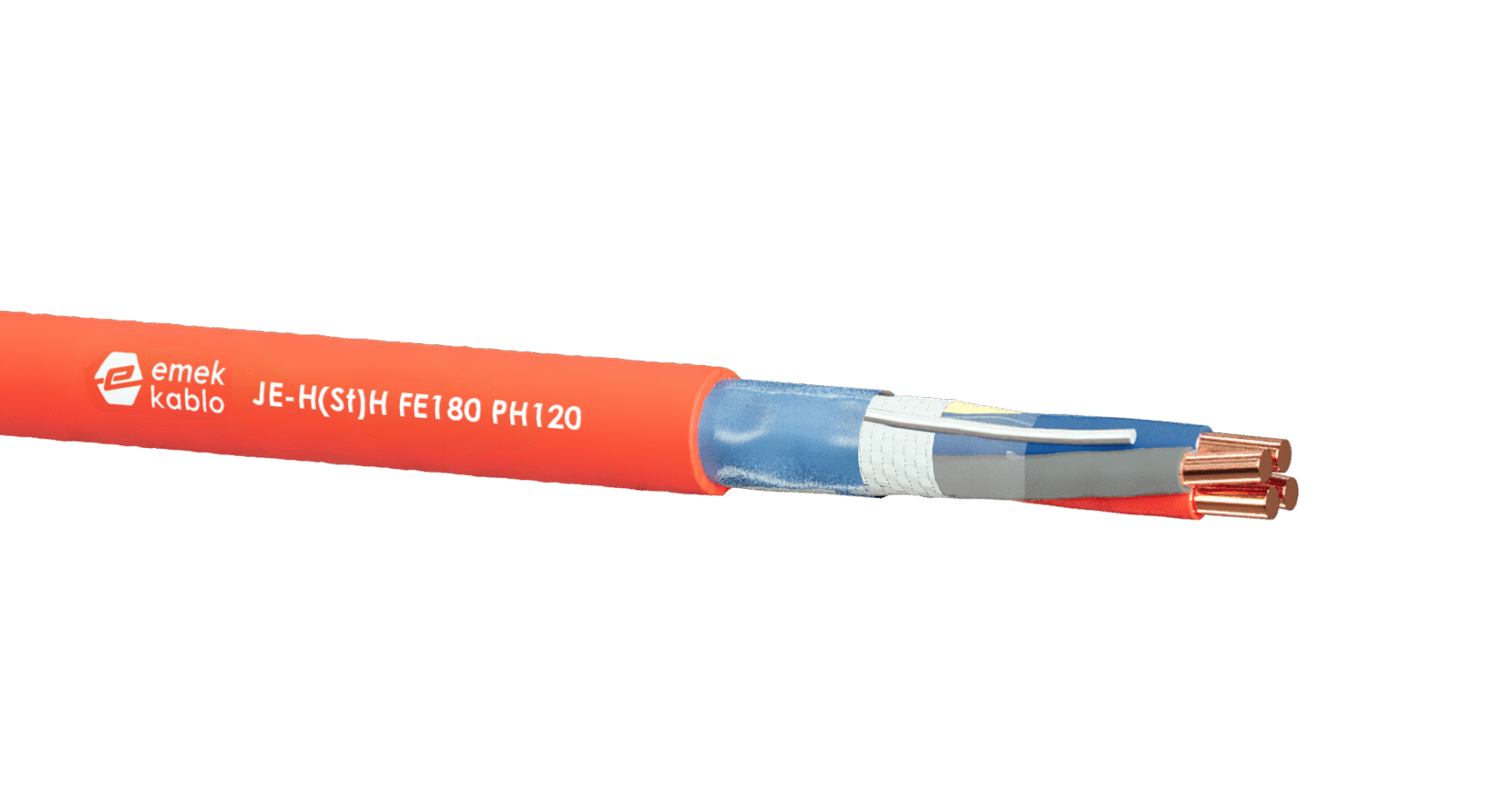

JE-H(St)H FE180 PH120
JE-H(St)H FE180 PH120 kablosu, bina içi haberleşme, yangın alarm ve güvenlik sistemlerinde kullanılan, halojensiz, düşük duman yoğunluklu ve elektromanyetik girişime karşı korumalı bir kablo türüdür. Yangına dayanıklı yapısı, zehirli gaz salınımını önleyerek acil durumlarda güvenliği artırır.
Kablo Yapısı ve Mekanik Özellikler
| KABLO YAPISI | MEKANİK ÖZELLİKLER | ||||||
| İletken | Çıplak bakır iletken |
| 10 x Dış Çap
| ||||
| Yalıtkan | Halojen içermeyen silikon damar izolasyonu | Çalışma Sıcaklığı | Sabit
| -25°C +70°C
| |||
| Renk Kodlaması | DIN VDE 815’e göre renk kodlaması | Hareketli
| – 5°C…… 70°C
| ||||
| Ayırıcı Bant | Cam elyaf bant | ||||||
| Toprak Teli | Kalaylı bakır tel | ||||||
| Ekran | Plastik lamineli alüminyum folyo ekran | ||||||
| Dış kılıf | Turuncu veya kırmızı renkli halojen içermeyen aleve dayanıklı dış kılıf (HM2) | ||||||
Elektriksel Özellikler
| KESİT mm2 | ÇALIŞMA VOLTAJI (V) | TEST VOLTAJI (V) | İLETKEN DİRENCİ max.(Ohm/km) | ÇALIŞMA AKIMI max.(A) | KAPASİTE max.(pF/m) |
| 0,6 mm | 130 | Max.12O | 225 | 500 | Min.100 |
| 0,8 mm | 73,2 | Max.12O | 225 | 500 | Min.100 |
| 1.0 mm | 46,8 | Max.12O | 225 | 500 | Min.100 |
| 1,5 mm | 25,4 | Max.12O | 225 | 500 | Min.100 |
| 2,5 mm | 14,8 | Max.12O | 225 | 500 | Min.100 |
| KOD NO. | KESİT | NOM. KABLO ÇAPI mm. | YAKLAŞIK AĞIRLIK kg/km | STANDART UZUNLUK mt |
| 32302801.1 | 1x2x0,80 mm | 6,2 | 45 | 100/2000 |
| 32302802.1 | 2x2x0,80 mm | 7,0 | 66 | 100/2000 |
| 32302803.1 | 3x2x0,80 mm | 8,8 | 96 | 100/1000 |
| 32302804.1 | 4x2x0,80 mm | 9,2 | 116 | 100/1000 |
| 32302808.1 | 8x2x0,80 mm | 15,6 | 240 | 100/500 |
| 32302812.1 | 12x2x0,80 mm | 17,4 | 326 | 100/500 |
| 32101701.1 | 1x2x1,50 mm2 | 7,5 | 80 | 100/2000 |
| 32101702.1 | 2x2x1,50 mm2 | 8,7 | 120 | 100/1000 |
| 2 x 2 x n star quad. | ||||
