Kullanım Alanları
Bilgisayar sistemlerinin kontrol ve sinyal hatlarında, elektronik kontrol ve regulasyon donanımlarında, ofis makinaları ve ölçüm cihazlarında kullanılır.

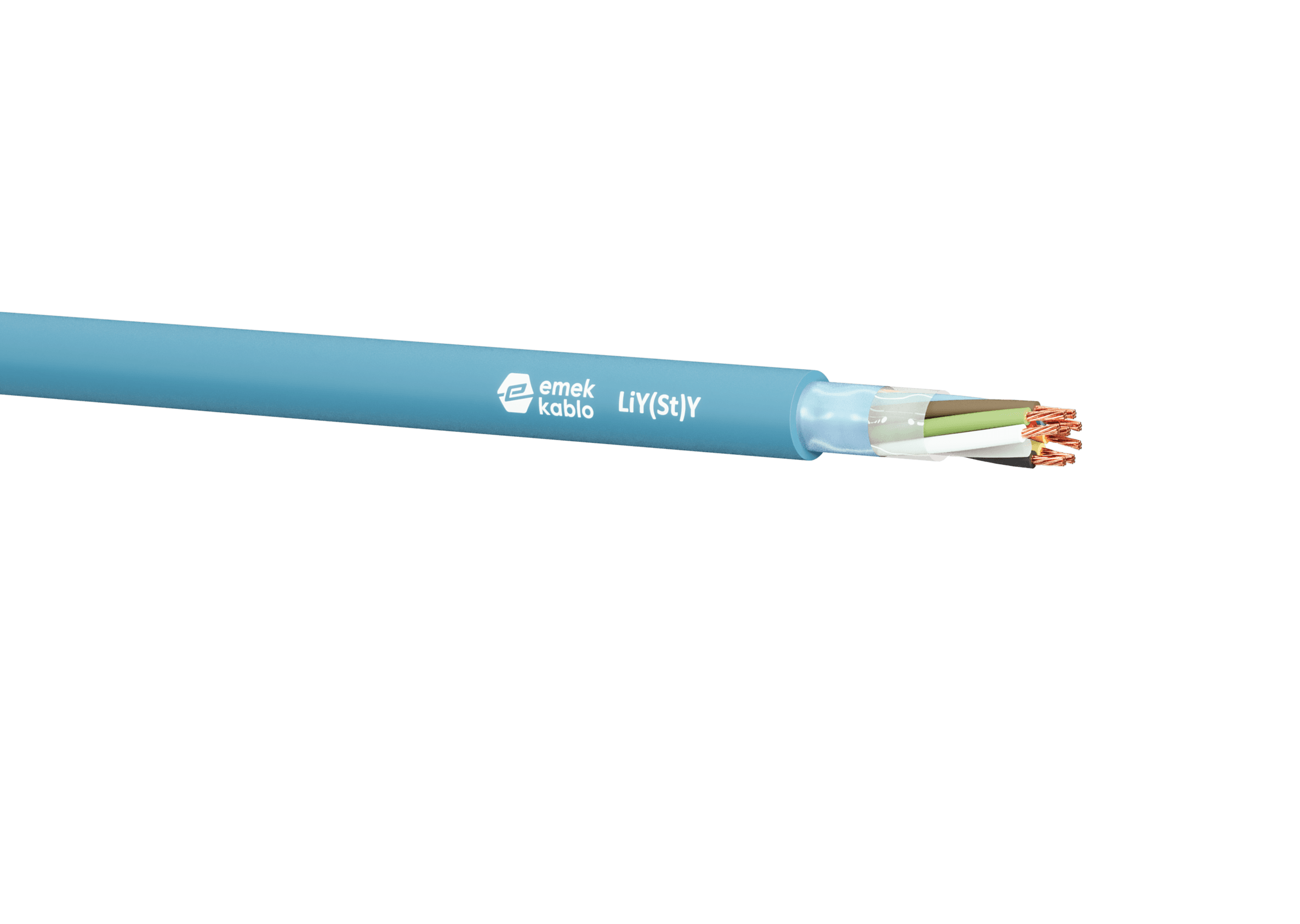

LiY(St)Y
LİY(St)Y kablosu, endüstriyel otomasyon, haberleşme ve kontrol sistemlerinde kullanılan, ekranlı ve düşük voltajlı sinyal iletim kablosudur. Elektromanyetik girişime karşı koruma sağlayarak parazitsiz ve güvenilir veri iletimi sunar. Genellikle kontrol panelleri, ölçüm sistemleri ve bina otomasyonu gibi hassas uygulamalarda tercih edilir.
Kablo Yapısı ve Mekanik Özellikler
| KABLO YAPISI | MEKANİK ÖZELLİKLER | ||
| İletken | Çok telli bakır iletken (Sınıf 5) | Min. Bükme Yarıçapı | 10 x Dış Çap |
| İzolasyon | PVC damar izolasyonu, (YI1) | Çalışma Sıcaklığı Sabit | -25°C +70°C |
| Renk Kodlaması | DIN 47100’e göre renk kodlaması | Hareketli | – 5°C 70°C |
| Büküm | Katlar halinde bükülü damarlar | ||
| Ayırıcı Bant | Damarlar üzerinde toprak teli | ||
| Ekran | Plastik lamineli Aluminyum folyo sargı | ||
| Kılıf | Gri PVC dış kılıf, (YM2)(YM2) | ||
Elektriksel Özellikler
| KESİT mm2 | ÇALIŞMA VOLTAJI (V) | TEST VOLTAJI (V) | İLETKEN DİRENCİ max.(Ohm/km) | ÇALIŞMA AKIMI max.(A) | KAPASİTE max.(pF/m) |
| 0.14 | 300 | 1200 | 148.0 | 1,5 | 90 |
| 0.25 | 300 | 1200 | 79.9 | 2,5 | 100 |
| 0.34 | 300 | 1200 | 53.0 | 4.5 | 110 |
| 0.50 | 350 | 1200 | 38.9 | 6.0 | 120 |
| 0.75 | 350 | 1200 | 26.0 | 13.0 | 120 |
| 1.00 | 350 | 1200 | 19.5 | 16.0 | 130 |
| 1.5 | 500 | 2500 | 13,3 | 20.0 | 130 |
| KOD NO | KESİT mm2 | NOM. KABLO ÇAPI mm. | YAKLAŞIK AĞIRLIK kg/km | STANDART UZUNLUK mt |
| 118×0,10 | ||||
| 31707102 | 2×0,14 | 3,60 | 14 | 100/5000 |
| 31707103 | 3×0,14 | 3,70 | 16 | 100/5000 |
| 31707104 | 4×0,14 | 4,00 | 19 | 100/5000 |
| 31707105 | 5×0,14 | 4,30 | 23 | 100/3000 |
| 31707106 | 6×0,14 | 4,80 | 26 | 100/3000 |
| 31707107 | 7×0,14 | 4,80 | 29 | 100/3000 |
| 31707108 | 8×0,14 | 5,20 | 34 | 100/3000 |
| 31707110 | 10×0,14 | 5,90 | 42 | 100/2000 |
| 31707112 | 12×0,14 | 6,30 | 48 | 100/2000 |
| 31707116 | 16×0,14 | 6,90 | 60 | 100/1000 |
| 31707118 | 18×0,14 | 7,50 | 74 | 100/1000 |
| 31707125 | 25×0,14 | 8,50 | 93 | 100/1000 |
| (14×0,15 mm.) | ||||
| 31707202 | 2×0,25 | 4,30 | 21 | 100/3000 |
| 31707203 | 3×0,25 | 4,45 | 24 | 100/3000 |
| 31707204 | 4×0,25 | 4,80 | 30 | 100/3000 |
| 31707205 | 5×0,25 | 5,00 | 36 | 100/3000 |
| 31707206 | 7×0,25 | 5,70 | 43 | 100/2000 |
| 31707207 | 6×0,25 | 5,70 | 46 | 100/2000 |
| 31707208 | 8×0,25 | 6,45 | 57 | 100/2000 |
| 31707210 | 10×0,25 | 7,05 | 69 | 100/1000 |
| 31707212 | 12×0,25 | 7,50 | 78 | 100/1000 |
| 31707216 | 16×0,25 | 8,15 | 100 | 100/1000 |
| 31707218 | 18×0,25 | 8,80 | 112 | 100/500 |
| 31707225 | 25×0,25 | 10,20 | 148 | 100/500 |
| (7×0,25 mm.) | ||||
| 31707302 | 2×0,34 | 4,50 | 24 | 100/3000 |
| 31707303 | 3×0,34 | 4,80 | 29 | 100/3000 |
| 31707304 | 4×0,34 | 5,20 | 37 | 100/2000 |
| 31707305 | 5×0,34 | 5,95 | 48 | 100/2000 |
| 31707306 | 6×0,34 | 6,45 | 58 | 100/1000 |
| 31707307 | 7×0,34 | 6,45 | 61 | 100/1000 |
| 31707308 | 8×0,34 | 6,85 | 69 | 100/1000 |
| 31707310 | 10×0,34 | 7,90 | 85 | 100/1000 |
| 31707312 | 12×0,34 | 8,50 | 99 | 100/1000 |
| 31707316 | 16×0,34 | 9,40 | 123 | 100/500 |
| 31707318 | 18×0,34 | 9,75 | 138 | 100/500 |
| 31707325 | 25×0,34 | 11,50 | 189 | 100/500 |
| (16x=0,20 mm.l | ||||
| 31707502 | 2×0,50 | 4,90 | 29 | 100/3000 |
| 31707503 | 3×0,50 | 5,20 | 38 | 100/2000 |
| 31707504 | 4×0,50 | 5,70 | 54 | 100/2000 |
| 31707505 | 5×0,50 | 6,20 | 63 | 100/1000 |
| 31707506 | 6×0,50 | 6,80 | 78 | 100/1000 |
| 31707507 | 7×0,50 | 6,80 | 83 | 100/1000 |
| 31707508 | 8×0,50 | 7,80 | 101 | 100/1000 |
| KOD NO | KESİT mm2 | NOM. KABLO ÇAPI mm. | YAKLAŞIK AĞIRLIK kg/km | STANDART UZUNLUK mt |
| 31707510 | 10×0,50 | 8,60 | 122 | 100/500 |
| 31707512 | 12×0,50 | 8,80 | 142 | 100/500 |
| 31707516 | 16×0,50 | 9,80 | 181 | 100/500 |
| 31707518 | 18×0,50 | 10,40 | 210 | 100/500 |
| 31707525 | 25×0,50 | 12,35 | 275 | 100/500 |
| |24x=0,20 mm.l | ||||
| 31707702 | 2×0,75 | 5,10 | 46 | 100/2000 |
| 31707703 | 3×0,75 | 5,60 | 57 | 100/2000 |
| 31707704 | 4×0,75 | 6,20 | 69 | 100/1000 |
| 31707705 | 5×0,75 | 6,80 | 84 | 100/1000 |
| 31707706 | 6×0,75 | 7,30 | 101 | 100/1000 |
| 31707707 | 7×0,75 | 7,30 | 109 | 100/1000 |
| 31707708 | 8×0,75 | 8,60 | 130 | 100/500 |
| 31707710 | 10×0,75 | 9,40 | 166 | 100/500 |
| 31707712 | 12×0,75 | 9,70 | 191 | 100/500 |
| 31707716 | 16×0,75 | 10,80 | 244 | 100/500 |
| 31707718 | 18×0,75 | 11,40 | 277 | 100/500 |
| 31707725 | 25×0,75 | 13,60 | 386 | 100/500 |
| (32x=0,20 mm.l | ||||
| 31707802 | 2×1,00 | 5,50 | 54 | 100/2000 |
| 31707803 | 3×1,00 | 5,80 | 65 | 100/1000 |
| 31707804 | 4×1,00 | 6,35 | 82 | 100/1000 |
| 31707805 | 5×1,00 | 6,90 | 100 | 100/1000 |
| 31707806 | 6×1,00 | 7,50 | 134 | 100/1000 |
| 31707807 | 7×1,00 | 7,50 | 146 | 100/1000 |
| 31707808 | 8×1,00 | 8,80 | 157 | 100/1000 |
| (27×0,25 mm.) | ||||
| 31707702 | 2×1,50 | 6,50 | 73,5 | 100/1000 |
| 31707903 | 3×1,50 | 6,90 | 91,35 | 100/1000 |
| 31707904 | 4×1,50 | 7,50 | 118,65 | 100/1000 |
